靜電除塵器的工作原理

一：靜電除塵器的工作原理（大型除塵器系統）
1.氣體電離和電暈放電

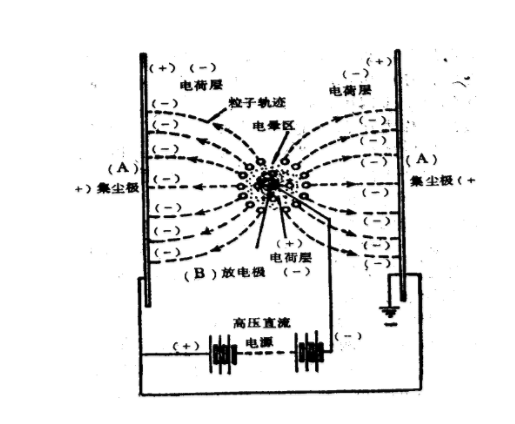

由于輻射摩擦等原因,空氣中含有少量的自由離子,單靠這些自由離塵空氣中的塵粒充分荷電的。因此,要利用靜電使粉塵分離須具備兩個基使粉塵荷電的電場;二是存在使荷電粉塵顆粒分離的電場。一般的靜電除纟和分離電場合一的方法,如圖5-7-1所示的高壓電場,放電極接高壓直流電極接地為正極,集塵極可以采用平板,也可以采用圓管。

在電場作用下,空氣中的自由離子要向兩極移動,電壓愈高、電場強度愈高,離子的運動速度愈快。由于離子的運動,極間形成了電流。開始時,空氣中的自由離子少,電流較少。電壓升高到一定數值后,放電極附近的離子獲得了較高的能量和速度,它們撞擊空氣中的中性原子時,中性原子會分解成正、負離子,這種現象稱為空氣電離。

空氣電離后,由于聯鎖反應,在極間運動的離子數大大増加,表現為極間的電流(稱之為電暈電流)急劇増加,空氣成了導體。放電極周?chē)目諝馊侩婋x后,在放電極周?chē)梢钥匆?jiàn)一圈淡藍色的光環這個光環稱為電暈。

因此,這個放電的導線被稱為電暈極。在離電暈極較遠的地方,電場強度小,離子的運動速度也較小,那里的空氣還沒有被電離。如果進一步提高電壓,空氣電離(電暈)的范圍逐漸擴大,最后極間空氣全部電離,這種現象稱為電場擊穿。

電場擊穿時,發生火花放電,電話短路,電除塵器停止工作。為了保證電除塵器的正常運動,電暈的范圍不宜過大,一般應局限于電暈極附近。如果電場內各點的電場強度是不相等的,這個電場稱為不均勻電場。

電場內各點的電場強度都是相等的電場稱為均勻電場。例如,用兩塊平板組成的電場就是均勻電場,在均勻電場內,只要某一點的空氣被電離,極間空氣便會部電離,電除塵器發生擊穿。因此電除塵器必須設置非均勻電場。

2.塵粒的荷電

   電除塵器的電暈范圍(也稱電暈區)通常局限于電暈線周?chē)鷰缀撩滋?電暈區以外的空間稱之為電暈外區。電暈區內的空氣電離后,正離子很快向負(電暈)極移動,只有負離子才會進入電暈外區,向陽極移動。含塵空氣通過電除塵器時,由于電暈區的范圍很小,只有靜電少量的塵粒在電暈區通過,獲得正電荷,沉積在電暈極上。大多數塵粒在電暈外區通過,獲得負電荷,最后沉積在陽極板上,這就是陽極板稱為集塵極的原因。

塵粒荷電是電除塵過程的第一步。在電除器內存在兩種不同的荷電機理。一種是高子在靜電力作用下做定向運動,與塵粒碰撞(點擊觀看 flash模擬動畫一碰撞作用荷電),使其荷電,稱為電場荷電。另一種是高子的擴散現象導致塵粒荷電,稱為擴歉荷電。對d)0.5um的塵粒,以電場荷電為主;對d0.2um的塵粒,則以擴散荷電為主;d介于0.20.5u的塵粒則兩者兼而有之。在工業電除塵器中,通常以電場荷電為主。

在電場荷電時,通過離子與塵粒的碰撞使其荷電,隨塵粒上電荷的增加,在塵粒周?chē)纬梢粋€(gè)與外加電場相反的電場,其場強越來越強,最后導致離子無法到達塵粒表面。此時,塵粒上的電荷已達到飽和。

二：靜電除塵設備的工作原理（產品表面除塵）

離子棒(離子風棒)可產生大量的帶有正負電荷的氣團，可以將經過它離子輻射區內的物體上所帶有的電荷中和掉。當物體表面所帶為負電荷時，它會吸引輻射區內的正電荷，當物體表面所帶為正電荷時，它會吸引輻射區內的負電荷，從而使物體表面上的靜電被中和，達到消除靜電的目的。

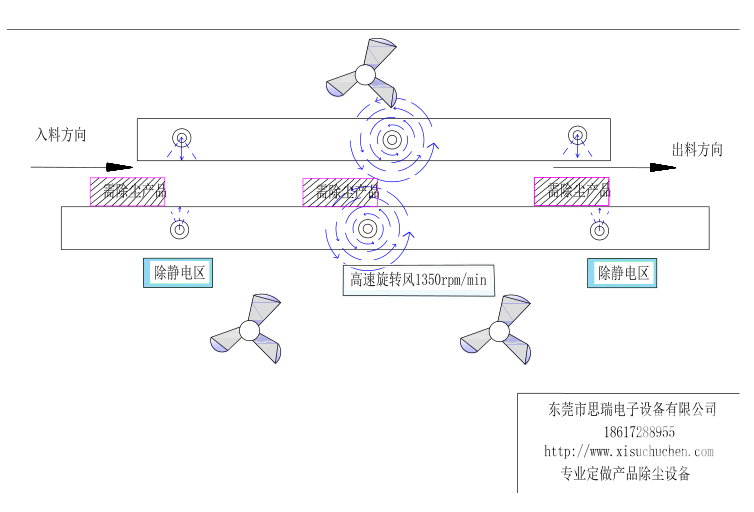

靜電除塵設備配置離子棒4套，分別為上、下各兩套，離子棒中和產品表面的靜電后，再高壓除塵，如下圖：


在了解靜電除塵器工作原理的同時請更詳細的了解靜電除塵器型號，分大型靜電除塵器與產品表面靜電除塵設備。
